Узлы обвязки воздухонагревателей ONX
НАЗНАЧЕНИЕ И СОСТАВ
Узлы обвязки нагревателей типа ONX применяются для регулирование тепловой мощности воздухонагревателей за счет изменения температуры теплоносителя, проходящего через нагреватель. При этом расход теплоносителя остается неизменным.
В состав узла обвязки входят:
- циркуляционный насос с «мокрым» ротором;
- трехходовой вентиль с аналоговым приводом;
- запорные шаровые вентили;
- фильтр на подаче теплоносителя;
- байпас с обратным клапаном и регулировочным вентилем;
- гибкие соединительные трубки из нержавеющей стали.
ОБОЗНАЧЕНИЕ УЗЛОВ
ONYX (Тип и исполнение) 40 (Циркуляционный насос) - 2,5 (Kv вентиля (1/1,6/2,5/4/6,3/10/16))
ЭКСПЛУАТАЦИЯ
Теплоноситель, поступающий в узел обвязки, должен быть без твердых примесей и агрессивных химических веществ, влияющих на образовании коррозии и разложение материалов составляющих узел обвязки.
Максимальная температура теплоносителя - 110°С (прямая схема узла) и 130°С(обратная схема узла).
Максимальное давление теплоносителя -1 МПа.
Минимальное рабочее давление - 20 кПа.
Рабочая температура теплоносителя не должна быть ниже температуры окружающей среды для предотвращения образования конденсата на обмотках циркуляционного насоса.

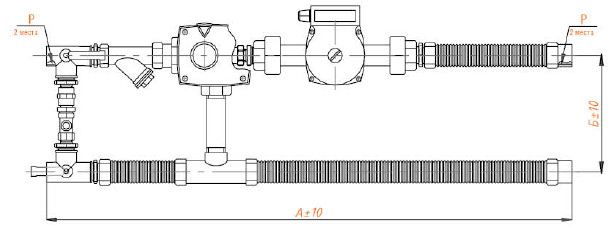

Сместительный узел |
Насос |
3-х ходовой вентиль |
А |
Б |
Р |
Масса узла |
Тип |
Тип |
Тип |
мм |
мм |
мм |
кг |
ONX 40-1,0 |
VA 35/130 |
VRG131 15-1,0 |
880 |
250 |
G1` |
8,7 |
ONX 40-1,6 |
VA 35/130 |
VRG131 15-1,63 |
880 |
250 |
G1` |
ONX 40-2,5 |
VA 35/130 |
VRG131 15-2,5 |
880 |
250 |
G1` |
ONX 40-4,0 |
VA 35/130 |
VRG131 20-4,0 |
880 |
250 |
G1` |
ONX 60-4,0 |
VA 65/130 |
VRG131 20-4,0 |
880 |
250 |
G1` |
8,8 |
ONX 60-6,3 |
VA 65/130 |
VRG131 20-6,3 |
880 |
250 |
G1` |
ONX 80-6,3 |
A 56/180 M |
VRG131 20-6,3 |
880 |
250 |
G1` |
10,1 |
ONX 80-10 |
A 56/180 M |
VRG131 25-10,0 |
880 |
250 |
G1` |
ONX 80-16 |
A 56/180 M |
VRG131 32-16,0 |
910 |
280 |
G1 1/4` |
14,2 |
ONX 110-16 |
A 110/180 XM |
VRG131 32-16,0 |
910 |
280 |
G1 1/4` |
15,5 |
РЕГУЛИРОВАНИЕ МОЩНОСТИ НАГРЕВАТЕЛЯ
Регулировка тепловой мощности осуществляется с помощью циркуляционного насоса, обеспечивающего постоянную циркуляцию теплоносителя в нагревателе и трехходового вентиля с приводом, обеспечивающим смешение теплоносителя, поступающего из теплового пункта и выходящего из нагревателя. Насос необходим только для преодоления потерь давления в нагревателе и элементов входящих с состав узла обвязки.
При необходимости достижения полной тепловой мощности нагревателя, весь теплоноситель проходит по большому контуру - из теплового пункта в направлении «а» через нагреватель, обратно в тепловой пункт. Если полная тепловая мощность нагревателя не требуется, трехходовой вентиль пропускает часть теплоносителя в направлении «b», плавно понижая температуру теплоносителя, подающегося в нагреватель. При нулевой тепловой мощности, теплоноситель циркулирует только в контуре нагревателя, т.е. вентиль пропускает теплоноситель только в направлении «b». Для предотвращения полной остановки циркуляции теплоносителя в основном контуре, узел оборудован байпасом. Избыток теплоносителя возвращается через байпас в тепловой пункт. На байпасе смонтированы обратный клапан и регулировочный вентиль, которые необходимы для установки оптимальной работы смесительного узла.
Узел обвязки необходимо устанавливать на минимальном расстоянии от нагревателя. При монтаже узла вал насоса должен находиться в горизонтальном положении.
Тех. и эл. параметры |
VA 35/130 |
VA 65/130 |
A 56/180 M |
A 110/180 XM |
Питание (V) |
1x230 AC |
Эл-защита (IP) |
44 |
Мощность max (W) |
71 |
102 |
282 |
410 |
Ток max (A) |
0,31 |
0,45 |
1,23 |
1,77 |

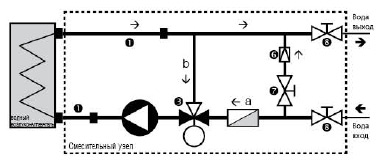

ЭЛЕМЕНТЫ УЗЛА ОБВЯЗКИ НАГРЕВАТЕЛЯ
1. гибкая подводка из нержавеющей стали;
2. циркуляционный насос;
3. трехходовой вентиль;
4. сервопривод вентиля;
5. проточный фильтр;
6. обратный клапан;
7. регулирующий вентиль;
8. сервисные запорные шаровые вентили.
Тех. и эл. параметры |
ARA 659 |
Питание (V) |
24 |
Эл.-защита (IP) |
41 |
Мощность (VA) |
8 |
Момент (Nm) |
6 |
Время поворота (s) |
120 |
Управление |
0...10 V |
