Приводы воздушных заслонок роторного типа с трехпозиционным кправлением GDB 131... / GDB 331..., GLB 131... / GLB 331...
Приводы используются для управления воздушными заслонками в системах с постоянными или переменными расходами воздуха:
- GDB 131/331- крутящий момент 5 Нм, площадь заслонок до 0,8 м2;
- GLB 131/331 - крутящий момент 10 Нм, площадь заслонок до 1,5 м2;
Возможна работа с трехпозиционными контроллерами или переключателями типа ВКЛ/ ВЫКЛ (напр., заслонками наружного воздуха, заслонками дымоудаления и т.д.).
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Цельнометаллический литой корпус из алюминия, обеспечивает длительный срок службы привода даже в экстремальных условиях эксплуатации. Необслуживаемая бесшумная зубчатая передача с защитой от расцепления и перегрузки на весь срок эксплуатации привода.

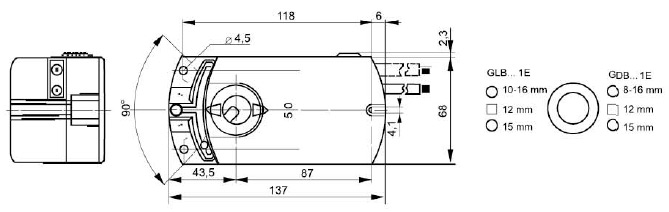

Соединительный фитинг кронштейн выполнен из жесткой литой стали, и служит для крепления привода на вал заслонки с разными диаметрами валов и сечений (квадратное, круглое).
Присоединительный комплект представляет собой металлическую полоску с крепежным болтом для предотвращения закручивания привода. Все приводы оборудованы 0,9 мм кабелем для длинных соединений.
|
Наименование |
Технические параметры |
|
Рабочее напряжение (GDB 131, GLB 131 / GDB 331, GLD 331) |
АС 24 В +20% / АС 230 В +10% |
|
Частота |
50/60 Гц |
|
Потребляемая мощность |
2 Ватт |
|
Номинальный вращательный момент GDB 131 1E |
5 Нм |
|
Номинальный вращательный момент GLB 131 1E |
10 Нм |
|
Номинальный вращательный момент GDB 331 1E |
5 Нм |
|
Номинальный вращательный момент GLB 331 1E |
10 Нм |
|
Номинальный угол вращения (с индикацией положения) |
90° |
|
Макс. угол вращения (с механическим ограничением) |
95° ± 2° |
|
Время открытия/закрытия при угле вращения 90° (50/60 Гц) |
150 сек / 125 сек |
|
Механический ресурс |
10000 циклов |
|
УПРАВЛЯЮЩИЕ СИГНАЛЫ АС 24 В |
|
|
Провода 1_6 |
По часовой стрелке |
|
Провода 1_7 |
Против часовой стрелке |
|
УПРАВЛЯЮЩИЕ СИГНАЛЫ АС 230 В |
|
|
Провода 4_6 |
По часовой стрелке |
|
Провода 4_7 |
Против часовой стрелке |
|
Степень защиты |
IP 40 |
|
Место монтажа |
Внутри помещения, защита от внешних воздействий |
|
Температура |
-32... +55 °С |
|
Влажность |
< 95 % |
