Трёхходовой вентиль VRG 131 с внутренним резьбовым соединением
Предназначены для регулирования расхода горячей или холодной воды в теплообменниках систем вентиляции и кондиционирования. Трехходовые вентили типа VRG 131 имеют резьбовое соединение.

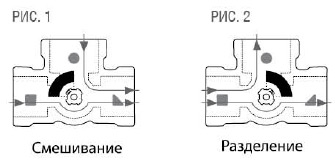

Вентили могут быть использованы в качестве смесительного (см. рис. 1) или разделительного (см. рис. 2) устройства.
Регулирование вентилей осуществляется поворотом штока. Вентили VRG 131 можно устанавливать в любом положении.
Наименование |
Технические параметры |
Температура теплоносителя |
+10...+110 °С |
Максимальное рабочее давление |
1 МПа |
Максимальный перепад давления на клапане |
смешивание 100 кПа |
|
разделение 200 кПа |
Перетекание * |
смешивание < 0,05% |
|
разделение < 0,02% |
Рабочий угол поворота |
90° |
Материал корпуса |
латунь |
Материал штока |
композитный материал |
Тип вентиля |
Kvs |
Тип привода |
Подсоединение |
3-х позиционный |
0-10 V |
|
VRG 131 15-0,4 |
0,4 |
ARA 663 |
ARA 659 |
1/2" |
VRG 131 15-0,63 |
0,63 |
VRG 131 15-1,0 |
1,0 |
VRG 131 15-1,6 |
1,6 |
VRG 131 15-2,5 |
2,5 |
VRG 131 20-4 |
4,0 |
3/4" |
VRG 131 20-6,3 |
6,3 |
VRG 131 25-10 |
10 |
1" |
VRG 131 32-16 |
16 |
1 1/4" |
VRG 131 40-25 |
25 |
1 1/2" |
VRG 131 50-40 |
40 |
2" |

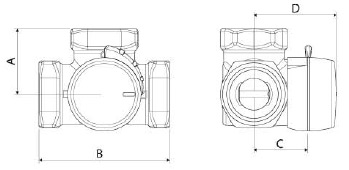

Тип вентеля |
A, мм |
B, мм |
C, мм |
D, мм |
Вес, кг |
VRG 131 15-0,4 |
36 |
72 |
32 |
50 |
0,4 |
VRG 131 15-0,63 |
36 |
72 |
32 |
50 |
0,4 |
VRG 131 15-1,0 |
36 |
72 |
32 |
50 |
0,4 |
VRG 131 15-1,6 |
36 |
72 |
32 |
50 |
0,4 |
VRG 131 15-2,5 |
36 |
72 |
32 |
50 |
0,4 |
VRG 131 20-4 |
36 |
72 |
32 |
50 |
0,43 |
VRG 131 20-6,3 |
36 |
72 |
32 |
50 |
0,43 |
VRG 131 25-10 |
41 |
82 |
34 |
52 |
0,7 |
VRG 131 32-16 |
47 |
94 |
37 |
55 |
0,95 |
VRG 131 40-25 |
58 |
116 |
44 |
62 |
1,75 |
VRG 131 50-40 |
62 |
125 |
44 |
62 |
2,05 |
